現代の電動自転車ユーザーは、雨の中でも、悪路でも、さまざまな気候でも自転車が確実に動作することを期待しています。-すべての電動自転車の「心臓」であるバッテリーは、電気負荷以上の耐久性を備えていなければなりません - 水の侵入、振動、機械的衝撃に耐える必要があります。今日の競争の激しい市場では、防水性と耐衝撃性の設計がバッテリーの安全性、性能、ブランドの信頼性を決定する基準となっています。
防水性と耐衝撃性保護の重要な役割
水と振動は、電動自転車のバッテリー故障の 2 つの主な原因です。{0}}研究によると、現場での故障の最大 4 分の 1 は、湿気の侵入や振動による疲労が原因であることがわかっています。-
- 水の侵入はコネクタを腐食させ、絶縁抵抗を低下させ、短絡や熱暴走を引き起こす可能性があります。
- 凹凸のある道路や輸送による継続的な振動により、内部の溶接が緩み、BMS コンポーネントが損傷し、容量の損失が加速する可能性があります。
地域の状況によってこうしたリスクが増幅されます - 東南アジアの豪雨では高度な防水が必要ですが、アフリカやラテンアメリカの道路品質の悪さでは高度な振動保護が必要です。製造業者にとって、高エネルギー密度と機械的耐久性のバランスをとることは、現在、エンジニアリングの必須事項となっています。
防水設計: 構造シールからインテリジェントな保護まで
IP 格付けを理解する
IP (Ingress Protection) コードは、塵や水に対する耐性を定義します。
- IPX4: 防滴(小雨)-
- IPX6: 強力な噴流水に対する耐性 - 毎日の通勤に最適
- IPX7～IPX8: 一時的または長期の水没に耐えることができます。- オフロード自転車やハイエンド電動自転車-やハイエンド電動自転車-に推奨-）
完全な IP 定格は、ハウジング、コネクタ、BMS エンクロージャを含むバッテリー システム全体に適用されます。
多層エンクロージャ構造-
最新の防水電動自転車バッテリーは、多層「サンドイッチ」ハウジングを使用しています。{{0}
- 外層: 外観と強度を高める耐衝撃性の PC/ABS プラスチック-
- 中間層: 構造剛性と EMI シールドのためのアルミニウムまたはステンレス鋼
- 内層: 熱と湿気を管理する断熱{0}}撥水性-素材
エンジニアはまた、排水路と結露トラップを統合して、偶発的な水を敏感なゾーンから遠ざけます。
インターフェースとコネクタの保護
コネクタは防水において最も弱い部分です。高度な設計では以下が採用されています。
- ダブル O- リング シールと疎水性コーティング
- 隠し接点を備えた磁気充電コネクタ
- 水の侵入が検出された場合にBMSに信号を送り、安全にシャットダウンする湿気センサー
通気性と防水性のバランス
完全に密閉された筐体では、圧力が上昇し、熱が保持される危険性があります。 ePTFE 通気性膜を使用することで、バッテリーは水を侵入させることなく「呼吸」できます。一部の設計では、内部湿度を低く保ち、長期安定性を保つために乾燥剤モジュールが追加されています。-
製造精度
たとえ最良の設計であっても、厳密なプロセス制御がなければ失敗します。ハイエンド メーカーは以下を実装しています。-
- エンクロージャの完全性を確認するためのヘリウム漏れまたは圧力低下テスト-
- シール締め付けの自動トルク制御
- すべてのバッチでラインの終わりのスプレーおよび浸漬テストを実施
耐衝撃設計: 衝撃と振動に対するエンジニアリング
振動と衝撃
- 振動: 材料や関節を疲労させる、継続的な小さな振幅の振動。-
- 衝撃: 構造的または電気的故障を引き起こす突然の高エネルギー衝撃。{0}}
効果的な耐衝撃バッテリーは両方を軽減する必要があります。
「外側は剛く、内側は柔軟-」の構造哲学
アルミニウム合金または強化プラスチックの外側シェルが外部衝撃から保護し、エラストマーパッドの内層が力を吸収して分散します。
一部のプレミアム設計では、セルモジュールとハウジングの間に 5 ～ 10 mm の隙間があり、振動を遮断するために弾性減衰材が充填されています。
材料の革新
新しい素材はより高い減衰と熱安定性を提供します。
- 高周波振動絶縁用の金属ゴム-
- 極度の衝撃に耐えるシリカエアロゲルパッド
- 熱放散と弾性を組み合わせたグラフェン-強化複合材
モジュール式レイアウトとサスペンション取り付け
モジュラーセルクラスターは独立して曲がることができ、衝撃時のエネルギー伝達を防ぎます。高度な取り付けシステムでは、道路状況に基づいて剛性を調整する弾性サスペンション ブラケットまたはアダプティブ ダンパーを使用します。
インテリジェントなBMSモニタリング
次世代 BMS は、加速度計を統合して振動レベルと衝撃イベントを検出します。-異常な加速を検出すると、システムは次のことを実行できます。
- トリガーセーフティモード
- 放電電流を制限する
- ユーザーに検査を通知する
テストと認証: 標準から現実世界の検証まで-
世界標準は、防水性と耐衝撃性の主張が実際の信頼性に確実に反映されることを保証します。
- IEC 60529 - IP防水/防塵等級
- UL 2271 - リチウム電池システムの安全規格
- GB/T 31467.3 - 振動および機械的ストレス試験
- 国連 38.3 - リチウム電池の輸送の安全性
テスト手順には次のものが含まれます。
- 定義された圧力と期間下でのスプレー、ジェット、浸漬テスト
- 3 方向で最大 63 時間の多軸ランダム振動-
- 実際の乗車または輸送条件をシミュレートした落下および衝撃試験
一流メーカーは、コンプライアンスを超えて、加速寿命試験や環境ストレス スクリーニングを追加して、一貫した信頼性を確保しています。{0}}

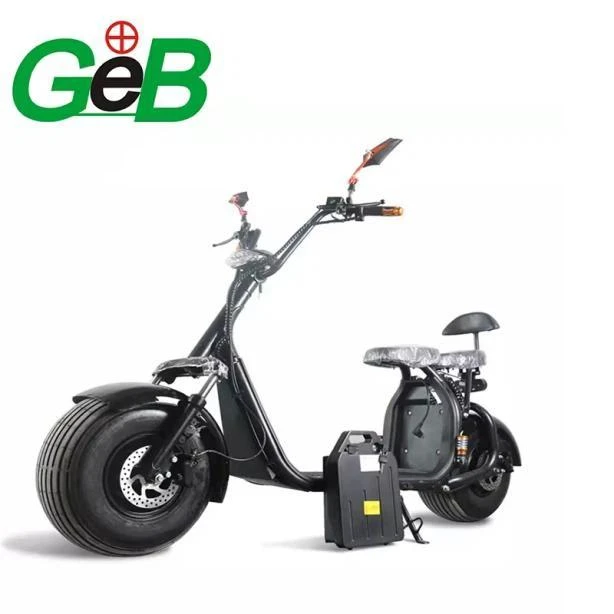

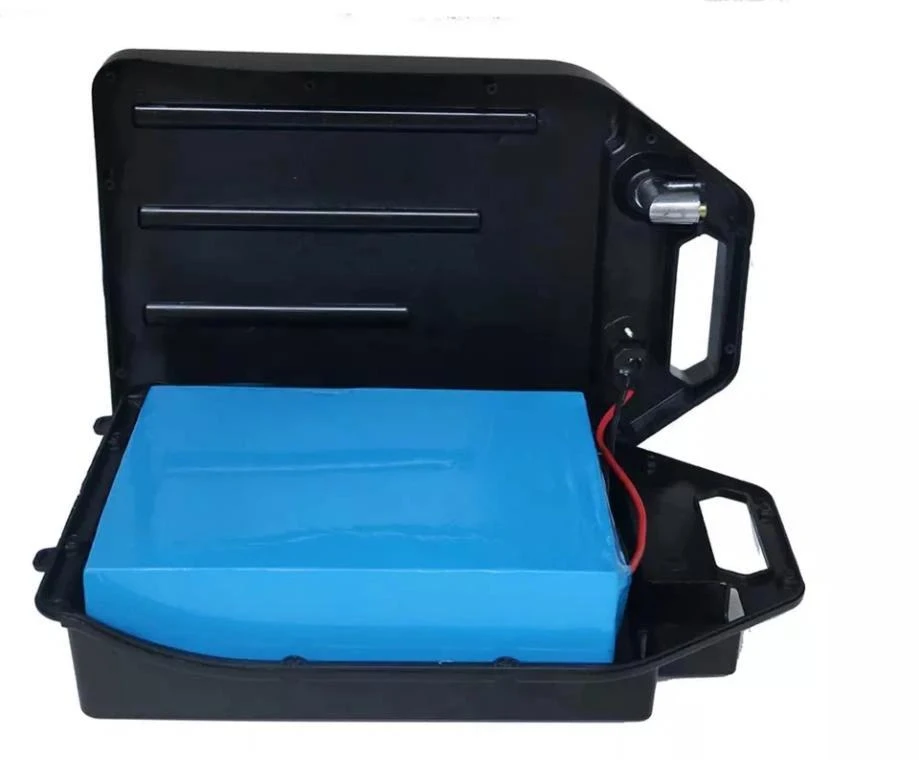

GEB 防水 E- バイク バッテリー
GEB 防水 E- 自転車バッテリー高度な設計が現場でのパフォーマンスにどのように反映されるかを例示しています。
- IPX6 防水等級により、高圧水や過酷な環境から保護されます。-
- 強化された難燃性のケーシングは、環境に優しく、衝撃や振動に耐えます。-
- インテリジェントな BMS が電圧、電流、温度を継続的に監視し、安全な動作を保証します。
- 高エネルギー密度セルは、-20 度から +60 度まで信頼性の高いパフォーマンスを発揮し、走行距離を延長します。
- 2,000+ 回の充放電サイクルが可能なバッテリーは、業界標準よりも 20% 長持ちします。
- ヨーロッパおよびアメリカの安全基準に完全に準拠しており、容量とブランドをカスタマイズできます。
この事例は、防水性、耐衝撃性、電子的保護を慎重に統合することで、さまざまな市場に適した耐久性と高性能の電動自転車用バッテリーがどのように生み出されるかを示しています。{0}{{1}
結論: あらゆるライドに信頼性を組み込む
防水性と耐衝撃性の設計は、安全性と寿命を後付けの考えからエンジニアリングの基盤に変える次世代の電動自転車バッテリー-を定義します。-。
ライダーがより汎用性の高いモビリティを要求し、ブランドが信頼性を競う中、シーリング技術、機械的強化、インテリジェントなモニタリングを習得するメーカーが世界市場をリードすることになります。
高保護電動自転車バッテリーの長期パートナーを求めている OEM や販売代理店-向けに、GEB は実績と実績のある専門知識と、性能と安心感の両方を提供する認定ソリューションを提供します。{1}{2}
