電動自転車の分野では、バッテリーパックの性能と信頼性が電動自転車の総合性能を決定する鍵となります。 48V 20Ah 電動自転車バッテリー パックは、現在、より一般的なデザインです。大手バッテリー メーカーとして、この包括的なガイドでは 48V 20Ah バッテリー パックとは何かを説明し、48V 20Ah バッテリー パックの製造方法の全プロセスを説明します。
バッテリーの基本を理解する
バッテリー パックの構築の詳細に入る前に、バッテリーに関連するいくつかの基本的な概念を理解することが重要です。
電圧と容量
電圧 (V):これは電位の尺度です。電圧が高いほど、eBike のモーターを駆動するために利用できる電力が増加することを示します。 48V バッテリー パックは eBike に一般的で、電力と効率のバランスが優れています。
容量(Ah):アンペア時 (Ah) で測定されるこの数値は、バッテリーがどれだけのエネルギーを蓄えることができるかを表します。 20Ah バッテリーは理論的には 20 アンペアを 1 時間、または 1 アンペアを 20 時間供給できます。容量が大きいほど、充電せずに長く eBike に乗ることができます。
ワット時 (Wh)
バッテリーのエネルギー容量をより深く理解するには、次の式を使用してワット時 (Wh) を計算します。
Wh=V×Ah
48V 20Ah バッテリー パックの場合、エネルギー容量は次のようになります。
48V×20Ah=960Wh
これは、バッテリーが 1 時間で 960 ワット、または 2 時間で 480 ワットを供給できることを意味し、長距離の乗車に適しています。
電池の種類
バッテリーの化学的性質の選択は非常に重要です。鉛蓄電池は一般的に使用されますが、リチウム電池よりも重く、効率も低くなります。リチウムイオン電池、特にリチウムポリマー (LiPo) とリン酸鉄リチウム (LiFePO4) は、エネルギー密度が高く、軽量で、寿命が長いため、eBike アプリケーションに最適です。
直列接続と並列接続
バッテリーパックを設計するときは、バッテリーの接続方法を理解することが重要です。通常は、直列接続と並列接続を組み合わせて使用します。
直列接続
直列接続では、1 つのバッテリーのプラス端子が次のバッテリーのマイナス端子に接続されます。容量は同じままですが、電圧は加算されます。
例: 48V バッテリー パックを作成するには、3.7V リチウムイオン バッテリーの 13 セルを直列に接続する必要があります (3.7V x 13=48.1V)。
並列接続
並列接続では、すべてのプラス端子が一緒に接続され、すべてのマイナス端子が一緒に接続されます。電圧は同じままですが、容量は増加します。
例: 20Ah の容量を実現するには、2 つの 10Ah セルを並列に接続します。
構成の選択
直列接続と並列接続を組み合わせることで、バッテリー パックをカスタマイズできます。たとえば、それぞれ 20Ah のセルを 13 個直列にして、強力で信頼性の高い 48V 20Ah バッテリ パックを作成するとします。
資料の準備
構築を始める前に、必要な材料とツールを集めてください。
材料
- バッテリーセル: 高品質のリチウムイオンセルを選択し、必要な電圧と容量の定格を満たしていることを確認してください。
- バッテリー管理システム (BMS): このコンポーネントはバッテリーを過充電、過放電、短絡から保護し、安全性と寿命を保証します。
- コネクタと配線: 過熱することなく電流を処理するには、適切なゲージ ワイヤとコネクタを使用してください。
- 熱収縮チューブ: 絶縁と保護用。
- バッテリーエンクロージャ: バッテリーパックを収容して保護します。
- ヒューズ: 安全性を高めるために、過剰な電流の流れを防止します。
ツール
- はんだごて：確実な接続を行うため。
- マルチメーター: 電圧と導通をテストします。
- ワイヤーストリッパー: ワイヤーを準備します。
- ヒートガン：熱収縮チューブの塗布に使用します。
バッテリーパックの設計
材料が揃ったので、次はバッテリー パックを設計します。以下に重要な考慮事項をいくつか示します。
レイアウト
バッテリーセルのレイアウトを計画します。過熱を防ぐために空気の流れを確保し、筐体内にしっかりと収まっていることを確認してください。
接続戦略
直列構成と並列構成を決定します。たとえば、18650 セルを使用する場合は、堅牢な 48V 20Ah セットアップを実現するために、セルを 13s2p (13 直列、2 並列) に配置できます。
安全機能
安全機能を設計に組み込みます。 BMS はメンテナンスのために簡単にアクセスできる必要があります。潜在的な過負荷を防ぐために適切なヒューズを確保してください。
ステップバイステップの説明
ステップ 1: 細胞の準備
各セルに損傷や欠陥がないか検査します。
マルチメーターを使用して各セルの電圧をテストします。電圧が厳密に一致していることを確認してください。
ステップ 2: セルを接続する
- 直列接続:
最初のセルのプラス端子を次のセルのマイナス端子にはんだ付けします。
すべてのセルが直列に接続されるまで繰り返します。
- 並列接続 (該当する場合):
並列セルの場合は、すべてのプラス端子をまとめて接続し、すべてのマイナス端子をまとめて接続します。
ステップ 3: BMS のインストール
製造元の指示に従って BMS を接続します。通常、これには、各直列セルを対応する BMS 端子に接続することが含まれます。
ステップ 4: バッテリーパックを封入する
組み立てたバッテリーパックをエンクロージャに置きます。
熱収縮チューブを使用して露出した接続を覆い、絶縁を確保します。
ステップ 5: 最終テスト
エンクロージャを密閉する前に、マルチメータを使用してパックの総電圧を確認してください。約 48V を読み取る必要があります。
充電と放電のサイクルをシミュレートして、BMS の機能をテストします。
充電とメンテナンス
充電
- バッテリーの電圧と化学的性質に適合した充電器を使用してください。安全に充電するには、48V リチウム電池充電器を使用する必要があります。
- 過充電を避けるために充電プロセスを監視してください。 BMS はこれを管理するのに役立ちますが、常に監視することをお勧めします。
メンテナンスのヒント
- 定期チェック: 個々のセルの電圧を定期的にチェックして、バランスが保たれていることを確認します。
- 温度監視: 動作中または充電中にバッテリーパックが過熱していないことを確認します。
- クリーニング: 端子を清潔で腐食のない状態に保ちます。
よくある質問 (FAQ)
1. 48V 20Ah バッテリーはどのくらい持続しますか?
バッテリーの寿命は、使用方法、充電習慣、メンテナンスによって異なります。一般に、リチウム電池は 500 ～ 1000 回の充電サイクルが持続します。
2. バッテリーパックを自作しても安全ですか?
正しく安全に行えば、バッテリーパックを自作しても安全です。常に高品質のコンポーネントを使用し、安全ガイドラインに従ってください。
3. はんだ付けの経験がない場合はどうすればよいですか?
廃材にはんだ付けを練習するか、経験豊富な人に助けを求めることを検討してください。適切な接続は安全性とパフォーマンスにとって非常に重要です。
4. 代わりに鉛蓄電池を使用できますか?
鉛蓄電池を使用することもできますが、リチウム電池に比べて重く効率が低いため、eBike のパフォーマンスに影響を与える可能性があります。
結論
48V 20Ah バッテリー パックの作成は、eBike 体験を大幅に向上させるやりがいのあるプロジェクトです。基本原理を理解し、適切な材料を収集し、体系的なアプローチに従うことで、ニーズに合わせた信頼性が高く効率的なバッテリー パックを構築できます。バッテリーパックが今後何年も快適に使用できるように、安全性とメンテナンスを常に優先してください。楽しいライディングを！

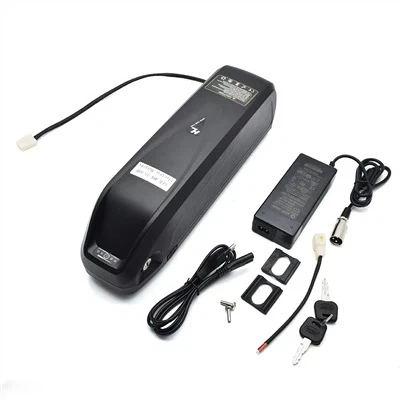

48V 20Ah 電動自転車バッテリー パックの無料サンプルを直接入手

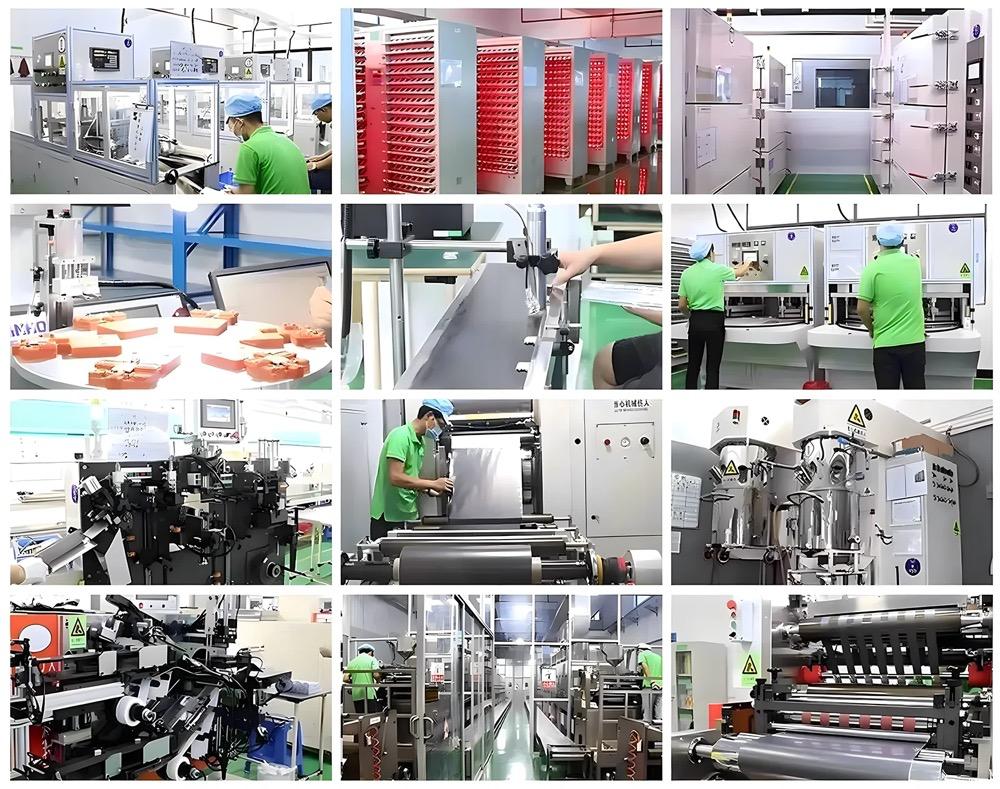

GEB は、General Electronics Technology Co., LTD 傘下のブランドで、深センに拠点を置く電動自転車用リチウム電池の大手メーカーです。 2009 年に設立された当社の工場は 180 人以上の従業員を擁し、年間売上高は 3,000 万ドルを超えています。当社はハイエンドのリチウム電池を専門とし、安全性と性能を確保するリン酸鉄リチウム技術に重点を置いています。当社独自のプラスチックケースにより絶縁性と耐薬品性が向上し、安全性が向上し、低温充電機能が向上しました。 GEB は安全事故ゼロの実績により、国内外の顧客から高い評価を得ており、安全なリチウム電池の信頼できる選択肢となっています。無料サンプルを入手するには、今すぐメールでお問い合わせください(sales@gebattery.co)
