さまざまなアプリケーション向けに電源システムを拡張する場合、複数の12-ボルトのバッテリーを接続するのが一般的です。 RV、ボート、さらには太陽エネルギー システムに電力を供給する場合でも、2 つの 12- ボルトのバッテリーを並列または直列に接続する方法を理解すると、目的の電圧や容量を実現することができます。このガイドでは、2 つの 12- ボルトのバッテリーを並列および直列に配線する方法の基本を説明し、各方法の利点と考慮事項に焦点を当てます。
「電池を並列および直列に接続する」とはどういう意味ですか?
「ハウツー」に入る前に、バッテリーを並列および直列に接続することが実際に何を意味するのかを明確にしましょう。
直列接続: この方法では、容量 (AH) を同じに保ちながら、バッテリー バンクの電圧を高めます。たとえば、2 つの 12V バッテリーを直列に接続すると 24V が生成されますが、同じアンペア時定格が維持されます。
並列接続: この方法では容量 (アンペア時定格) が増加しますが、電圧は同じままです。したがって、2 つの 12V バッテリーを並列接続すると、12V は残りますが、全体の容量は 2 倍になり、再充電が必要になるまでの長時間の動作が可能になります。
2つの12-ボルト電池を直列に接続する方法
システムの電圧を上げる必要がある場合は、直列接続が最適です。 2 つの 12- ボルトの電池を直列に配線する方法は次のとおりです。
端子の確認: 各 12V バッテリーにはプラス (+) 端子とマイナス (-) 端子があります。
バッテリーを接続する: ジャンパー線を使用して、1 つ目のバッテリーのプラス端子を 2 つ目のバッテリーのマイナス端子に接続します。
結果の構成: 結合電圧は 24 V になり、最初のバッテリーのプラス端子と 2 番目のバッテリーのマイナス端子は負荷または電源システムに接続するために残されます。
重要なヒント: 両方のバッテリーの電圧と容量が同じであることを常に確認してください。容量や電圧が異なるバッテリーを混合すると、充電の問題が発生し、バッテリーバンクの寿命が短くなる可能性があります。
直列接続に関する主な考慮事項:
アンペア時 (AH) 定格は単一のバッテリーと同じですが、電圧は 2 倍になります。
一貫したパフォーマンスを確保するために、両方のバッテリーが同じメーカー、モデル、使用年数であることを確認してください。
プラス端子とマイナス端子を交差させないでください。ショートが発生し、潜在的な損傷や安全上のリスクにつながる可能性があります。
2つの12-ボルトのバッテリーを並列に接続する方法
電圧を変更せずにシステムの容量を増やすことが目標の場合は、並列接続が最適です。 2 つの 12V バッテリーを並列に配線する方法は次のとおりです。
端子の確認: 前と同様、各バッテリーにはプラス (+) 端子とマイナス (-) 端子があります。
プラス端子を接続する: ジャンパー線を使用して両方のバッテリーのプラス端子を接続します。
マイナス端子を接続する: 同様に、別のジャンパー線を使用して両方のバッテリーのマイナス端子を接続します。
結果の構成: システムは 12V のままですが、合計アンペア時定格 (容量) は増加します。たとえば、各バッテリーの定格が 35AH の場合、バッテリー バンクの合計容量は 70AH になります。
並列接続に関する主な考慮事項:
電圧は変わりませんが、容量（AH）は増加します。
充電と放電のバランスを確保するために、常に同じ電圧と容量のバッテリーを使用してください。
バッテリーから高電力を引き出している場合は、増加した電流に対処するために、より大きなケーブルを使用する必要がある場合があります。
両方のバッテリーの負荷と充電のバランスをとるために、一方のバッテリーのプラス端子ともう一方のバッテリーのマイナス端子に接続することをお勧めします。
避けるべきよくある間違い
2 つのバッテリーを配線するのは簡単そうに見えますが、システムのパフォーマンスに影響を与える可能性のある間違いがいくつかあります。
不均一な充電/放電: 異なる容量のバッテリーを使用すると、容量の低いバッテリーが過負荷になり、早期故障につながる可能性があります。
間違った配線: プラス端子とマイナス端子を交差させると短絡が発生し、バッテリーやシステムが損傷する可能性があります。
異なる種類のバッテリー: 異なるブランドまたは種類のバッテリー (ゲル、AGM、リチウムなど) を混合すると、電圧が不均一になり、充電または放電中に故障が発生する可能性があります。
不適切なケーブル: 使用するケーブルが必要な電流に対して細すぎる場合、過熱してシステムが損傷する可能性があります。消費電流に対して適切な定格のケーブルを常に使用してください。
高度な構成: 直並列接続
電圧と容量の両方を高める必要がある場合は、直並列構成が適しています。この設定では、まずバッテリーを直列に接続して電圧を上げ、次に複数の直列セットを並列に接続して容量を増やします。
ステップ 1: バッテリーを直列に接続する: 2 つのバッテリーを直列に接続して、希望の電圧を実現します (たとえば、2 つの 12V バッテリーを直列に接続して 24V を作成します)。
ステップ 2: 並列接続: 複数の直列接続セットを作成したら、それらのセットを並列に配線して全体の容量を増やすことができます。
これは、ソーラー システム、RV、電動自転車などの長期用途向けに、より大きなアンペア時容量を備えた高電圧システム (24 V または 48 V など) が必要な場合に特に便利です。
結論
2 つの 12V バッテリーを直列に接続して電圧を高める場合でも、並列に接続して容量を増やす場合でも、最適なパフォーマンスを確保するにはバッテリー配線の基本を理解することが不可欠です。正しい手順に従い、よくある間違いを回避することで、特定のニーズを満たす信頼性の高い電源システムを構築することができます。
バッテリー ソリューションに GEB を選ぶ理由?

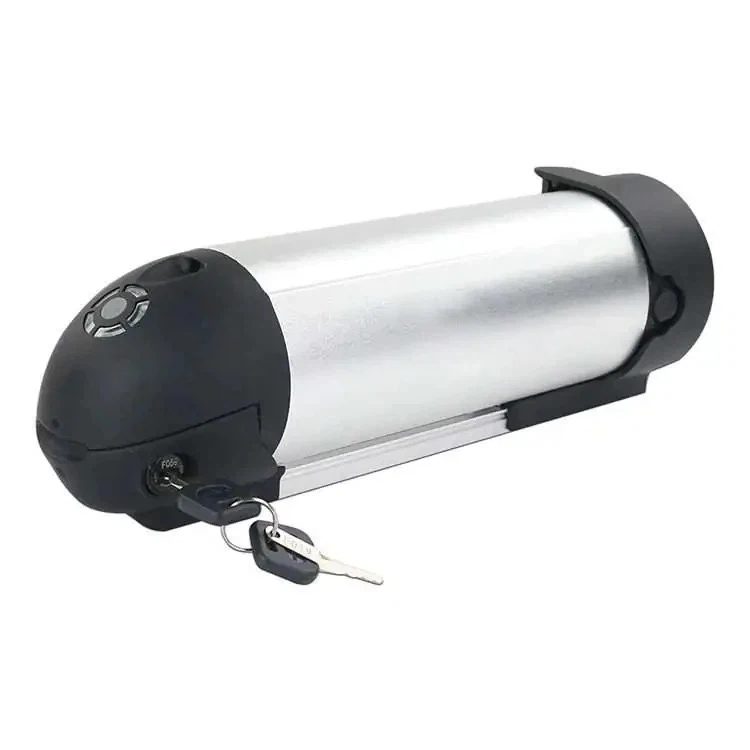

GEB (General Electronics Technology Co., LTD) では、電動自転車用の高品質リチウムイオン電池の提供を専門としています。36V 電動自転車バッテリー。当社のバッテリーは、高エネルギー密度、軽量設計、長いサイクル寿命で知られており、要求の厳しい用途に最適です。
