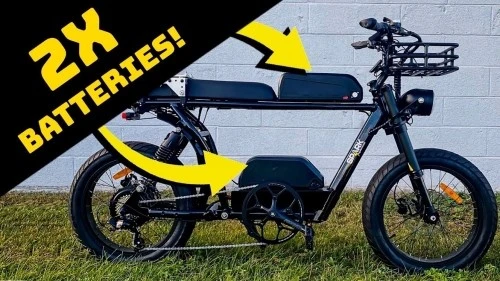

電動自転車 (e-バイク) に関しては、バッテリーがシステムの心臓部です。それがモーターに電力を供給し、走行距離とパフォーマンスを決定します。しかし、多くの電動自転車愛好家やライダーはよく疑問に思うことがあります。自転車に 2 つのバッテリーを接続するにはどうすればよいでしょうか?バイクの航続距離を延ばしたり、パフォーマンスを向上させたり、単にバッテリー パックの寿命を延ばしたりする場合でも、2 つのバッテリーを接続することは効果的な解決策となります。しかし、具体的にはどのように行うのでしょうか?そしてさらに重要なのは、それを安全に行うためのベストプラクティスは何でしょうか?
この包括的なガイドでは、電動自転車に 2 つのバッテリーを接続するプロセスを詳しく説明し、さまざまな構成を説明し、安全上の注意事項を強調し、最適なパフォーマンスを確保するための実践的なヒントを提供します。この記事を読み終えるまでに、電動自転車に 2 つのバッテリーを安全かつ効率的に接続するために必要な情報がすべて得られるでしょう。
なぜ自転車に 2 つのバッテリーを接続したいのでしょうか?
自転車に 2 つのバッテリーを接続する方法の専門的な説明に入る前に、まずこれを行う理由について説明します。
航続距離の増加: 2 つのバッテリーを接続する最も一般的な理由は、電動自転車の合計航続距離を延ばすことです。セットアップに別のバッテリーを追加すると、ワット時 (Wh) 定格を 2 倍にすることができ、これは電動自転車が 1 回の充電で走行できる距離に直接影響します。
大容量: 特に 48V 20Ah や 48V 10Ah などの高容量のバッテリーを 2 つ使用することで、特に長距離ライダーや困難な地形で電動自転車を使用するユーザーにとって、より長時間の充電を保証できます。
パフォーマンスの向上: 2 つのバッテリーを直列または並列に接続すると、電動自転車のパフォーマンスを微調整できます。これは、より速い速度、より良い登坂能力、そして走行中のエネルギーのより効率的な使用のためにモーターへのより多くの電力を供給することを意味します。
知っておくべき重要な用語
ステップバイステップのガイドに入る前に、電動自転車に 2 つのバッテリーを接続する方法について説明するときに出てくる重要な用語をいくつか定義しておきましょう。
アンペア時間 (Ah): これはバッテリーの容量であり、多くの場合「アンペア時間定格」と呼ばれます。 Ah 定格が高いほど、バッテリーがより多くのエネルギーを蓄えることができ、実行時間が長くなります。
ワット時 (Wh): ワット時は、バッテリーが一定期間に供給できるエネルギー量を測定します。これは、電圧とアンペア時間の積です (Wh=V x Ah)。ワット時が大きいほどエネルギーが多くなり、1 回の充電での走行距離が長くなります。
電圧 (V): 電圧は、バッテリーからモーターに供給される電力の量を決定します。一般的な電動自転車の電圧は 36V、48V、場合によっては 72V です。バッテリーを直列に接続すると電圧が増加し、並列に接続すると全体の容量が増加します。
バッテリー管理システム (BMS): BMS はバッテリーの健全性と安全性を管理する上で非常に重要です。バッテリーのバランスを確保し、過充電から保護し、安全な放電レベルを確保します。
ステップバイステップガイド: E-Bike に 2 つのバッテリーを接続する方法
1. バッテリー構成オプションを理解する
2 つのバッテリーを電動自転車に接続するには、主に 2 つの方法があります。直列または並列です。
直列接続: バッテリーを直列に接続すると、容量を同じに保ちながらシステムの総電圧が増加します。たとえば、48V 10Ah のバッテリーを 2 つ直列に接続すると、合計電圧は 96V になりますが、容量は 10Ah のままです。この方法は、強力なモーターをサポートするため、またはバイクの最高速度を上げるためにより高い電圧が必要な場合によく使用されます。
並列接続: 電池を並列に接続すると、電圧は同じですが、容量は 2 倍になります。たとえば、48V 10Ah のバッテリーを 2 つ並列に接続すると、合計 48V 20Ah になり、容量は 2 倍になりますが、電圧は同じままです。これは、モーターの出力に影響を与えることなく航続距離を延ばすための理想的なセットアップです。
各接続タイプにはそれぞれ利点があります。速度を上げるため、またはモーターの要件に合わせるためにより高い電圧が必要な場合は、直列が最適です。モーターの性能を変えずに航続距離を延長したい場合は、並列が最適です。
2. バッテリーに互換性があることを確認してください
すべてのバッテリーに互換性があるわけではありません。 2 つのバッテリーを接続する場合は、次のことが重要です。
同じ電圧: 安全性と効率性を確保するために、両方のバッテリーが同じ電圧であることを確認してください。電圧の異なる 2 つのバッテリーを接続すると、不均衡が生じ、効率が低下したり、損傷する可能性があります。
同じ化学的性質: バッテリーの化学的性質は一致する必要があります。たとえば、一方のバッテリーがリン酸鉄リチウム (LiFePO4) で、もう一方のバッテリーが標準のリチウムイオン バッテリーである場合、それらを組み合わせるとうまく動作しない可能性があります。ほとんどの電動自転車バッテリーはリチウムイオン化学物質を使用していますが、接続する前にこれを確認することが重要です。
同様の容量: 理想的には、負荷のバランスを確保するために、2 つのバッテリーの容量 (Ah) が同じである必要があります。容量が大きく異なる 2 つのバッテリーを使用すると、一方のバッテリーが他方よりも早く放電し、パフォーマンスが不均一になる可能性があります。
3. バッテリー管理システム (BMS) をインストールする
2 つのバッテリーを接続する場合、特に直列に接続する場合、バッテリー管理システム (BMS) が不可欠です。 BMS は次のことを行います。
各バッテリーの充電を監視する: 両方のバッテリーが均等に充電され、どちらも過充電または過充電にならないようにします。
安全性の提供: BMS は、過電圧、過電流、過熱などの一般的な問題からバッテリー パックを保護します。
バッテリーのバランスをとる: 優れた BMS により、バッテリーが同じ速度で充電および放電されることが保証され、バッテリーの寿命が延びます。
電動自転車の構成に応じて、バッテリーと統合された BMS を購入するか、または個別に取り付けることができます。
4. バッテリーの配線
バッテリーに互換性があることと、BMS が設置されていることを確認したら、バッテリーを配線します。
直列接続: バッテリーを直列に接続するには、1 番目のバッテリーのプラス端子を 2 番目のバッテリーのマイナス端子に接続します。次に、残りのプラス端子とマイナス端子をモーターとコントローラーに接続します。直列接続すると電圧が上昇するので、電動自転車のモーターとコントローラーがより高い電圧に対応できることを確認してください。
並列接続: 並列接続の場合は、両方のバッテリーのプラス端子を一緒に接続し、マイナス端子についても同様に接続します。これにより、電圧は同じに保たれますが、アンペア時定格が 2 倍になり、容量と範囲が増加します。
5. セットアップをテストする
配線が完了したら、セットアップをテストします。両方のバッテリーが適切なレベルまで充電されていること、およびモーターがスムーズに動作することを確認してください。マルチメーターを使用してバッテリーパックの電圧をチェックし、すべてが正しく動作していることを確認することもできます。
6. 安全上の注意事項
短絡の確認: 自転車の電源を入れる前に、すべての接続に短絡の兆候がないか再確認してください。これは特に危険であり、バッテリーやその他の電気コンポーネントを損傷する可能性があります。
バランス充電: 並列接続を使用している場合は、両方のバッテリーが同じ速度で充電されるようにバランス充電器を検討してください。充電バランスが崩れると、バッテリーの寿命が短くなり、将来的に問題が発生する可能性があります。
バッテリー温度を監視する: バッテリーは使用中、特に直列に接続されている場合、熱くなることがあります。バッテリーが涼しく乾燥した場所に保管されていることを確認し、使用中は定期的に温度を監視してください。
結論
2 つのバッテリーを電動自転車に接続することは、自転車の航続距離を延ばし、性能を向上させ、バッテリー寿命を延ばす優れた方法です。構成オプション (直列か並列か) を慎重に検討し、バッテリーの互換性を確保し、適切な BMS を使用し、すべての安全上の注意事項に従うことで、電動自転車の機能を安全に強化できます。
より高速な速度を達成したい場合でも、より長い距離に挑戦したい場合でも、単に電動自転車をより強力にしたい場合でも、2 つのバッテリーを接続できることで可能性の世界が広がります。バッテリーの容量、電圧、配線方法の詳細を理解することで、安全性を損なうことなくセットアップが最高のパフォーマンスを発揮できるようにすることができます。
DIY 電気プロジェクトと同様に、常に適切なガイドラインに従うようにし、疑問がある場合は専門家に相談してください。楽しいライディングを！
長距離電動自転車バッテリーを今すぐ入手

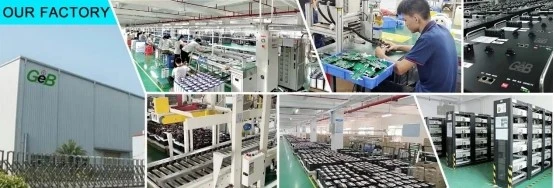

GEB は、General Electronics Technology Co., LTD のブランドであり、電動自転車用リチウム電池の大手メーカーです。 2009 年に設立され、深センに本拠を置く当社は 180 人以上の従業員を擁し、年間売上高は 3,000 万ドルを超えています。 GEB はバッテリーセルの直接メーカーとして、中間業者を排除することで競争力のある価格を提供し、高品質のセルと安定した供給を保証します。 GEB は、堅牢な PACK 設計および組み立て能力により、バッテリーセルから完成品に至る包括的なターンキーソリューションを提供し、お客様のコスト削減と業務の合理化を支援します。長持ちする電動自転車バッテリーを入手するには、今すぐお問い合わせください (sales@gebattery.co)
